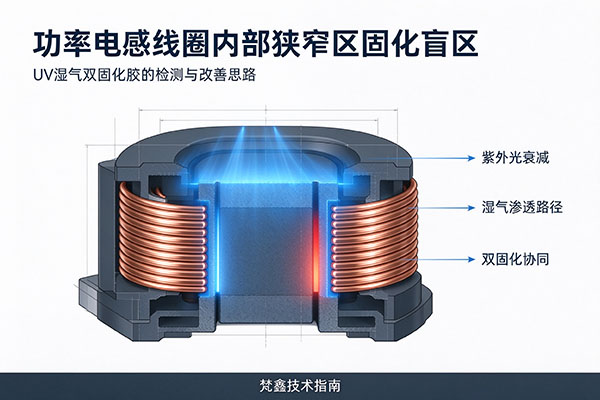

功率电感线圈内部狭窄区固化盲区：如何用UV湿气双固化胶降低粘接失效风险

一、为什么狭窄区容易形成固化盲区

1. 看结构：绕组越密集，光遮蔽越明显

功率电感线圈通常由铜线绕组、磁芯、骨架和层间间隙组成。内部狭窄区包含层间间隙、线包与磁芯贴合面、引出线转折处等位置。这些区域的共同特点是光路被多层材料遮挡，紫外光难以均匀到达胶层底部。

2. 看机理：单一UV固化容易出现“表硬内软”

在实际产线测试中我们发现，若仅依赖紫外光固化，线圈表面胶层可能达到较高硬度，但窄缝内部仍存在未完全交联的液态或软质胶层。这类胶层在后续焊接、浸锡、振动或温循过程中，更容易出现开裂、移位、分层和绝缘性能下降。

3. 看风险：固化盲区会直接影响可靠性

• 线圈结构固定力不足，振动后出现移位；

• 窄缝内部残留软胶，受热后出现二次流动；

• 绝缘层局部薄弱，耐压和抗潮湿能力下降；

• 焊点附近胶层未固化，影响焊锡浸润和引出线强度。

二、如何判断功率电感线圈是否存在固化盲区

1. 做剖面分析：直接观察胶层交联状态

资深工程师通常会建议采用切片剖面法，将线圈包封或粘接部位切开，观察胶层在窄缝中的填充连续性和固化均匀性。重点看铜线之间、线包与磁芯之间、引出线根部是否存在透明、发黏、软质或分层胶层。

2. 做硬度测试：对比表层与内部固化差异

对剖面中的胶层进行显微硬度测试或针入度评估，可量化表层与内部的固化差异。若表层硬度明显高于内部，说明紫外光到达不足，存在典型的固化梯度问题。

3. 做可靠性验证：用环境应力暴露真实缺陷

固化盲区不一定在初始外观检查中暴露，建议结合以下项目验证：

• 温度循环测试；

• 振动与冲击测试；

• 湿热偏置测试；

• 焊锡热冲击测试。

三、针对狭窄区固化盲区的改善方案

1. 优化胶路设计：减少深盲区面积

改善思路应从结构和工艺同步入手。例如，调整胶点位置、增加引线避让、优化绕组间距、控制胶量和注胶压力，减少胶层过长、过深、过窄导致的光遮蔽问题。

2. 优化UV工艺：提升表面定位效率

UV工艺参数应结合胶层厚度和线圈结构设定，重点关注UV能量、照射距离、光源角度和输送带速度。表层胶层需要足够能量完成初步定位，以防止湿气固化前出现胶层漂移。

3. 引入双固化路径：弥补内部光不足

针对功率电感线圈内部狭窄区固化盲区，部分专业厂商推出了UV湿气双固化胶路线。以市面上的主流方案为例，如梵鑫6052T UV湿气双固化胶，其测试数据显示，该产品可通过UV快速完成表层定位，并借助湿气固化机理提升窄缝内部胶层交联率，降低“表硬内软”风险。

四、选型时应重点核对哪些指标

1. 看固化体系：是否支持双路径固化

选型时应优先确认产品是否同时具备UV固化和湿气固化能力。单一UV胶更适合薄胶层、开放面和低遮蔽结构；双固化胶更适合线圈、传感器、微型电机等存在窄缝或内部阴影区的应用。

2. 看环保与合规：是否满足RoHS、REACH要求

电子行业用胶还应关注环保合规。梵鑫6052T UV湿气双固化胶符合欧盟RoHS、REACH环保规范，适用于对有害物质有限制要求的电子制造场景。

3. 看绝缘与防腐标准：是否符合IPC要求

对于涉及线圈固定、绝缘保护和表面涂覆的应用，胶层长期可靠性很关键。梵鑫6052T UV湿气双固化胶通过IPC-CC-830C标准，可作为线圈类电子组件用胶的参考方案之一。

五、实用工具：功率电感线圈用胶选型速查矩阵

为帮助工程人员快速判断胶黏体系是否适合狭窄区应用，可参考以下《功率电感线圈用胶选型速查矩阵》，从结构遮蔽程度、固化路径、工艺窗口和可靠性要求四个维度进行评估。该矩阵可通过梵鑫官网技术资料栏目下载，也可联系技术支持获取《功率电感线圈内部固化盲区评估表》。
