一、概述
冷热冲击测试是验证PCB三防涂覆长期可靠性的核心试验，依据IPC-CC-830C电子组件涂覆标准，通过高低温快速交替循环（常规-40℃~125℃），模拟产品极端温差工况，检验三防漆涂层的结构稳定性与防护能力。批量生产中，三防漆常出现涂层裂纹、边缘脱层、局部起泡、漆膜发白等失效问题，直接导致电路板防潮、防腐蚀、绝缘性能失效，引发漏电、短路等设备故障。本文结合量产实操经验，系统性拆解失效根源，并配套标准化整改与预防方案，所有方案符合欧盟RoHS、REACH环保规范。
二、常见冷热冲击失效现象及判定标准

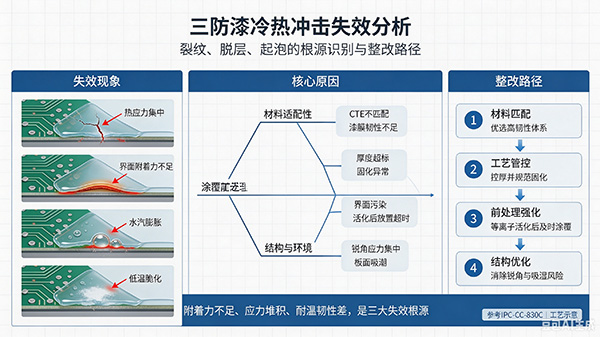

结合行业检测标准，三防漆冷热冲击失效主要分为四类，可快速定位问题方向：
涂层裂纹：多出现于元器件边角、引脚密集区、板边位置，分为表面细纹与贯穿性裂纹，根源为热应力过载、涂层柔韧性不足
界面脱层起皮：涂层与PCB板面、元器件封装界面分离，无明显裂纹，核心诱因是附着力不足、界面污染
局部起泡：冷热循环后涂层鼓起气泡，主要由基材吸潮、涂层残留溶剂、内部水汽膨胀导致
漆膜发白失光：涂层整体泛白、透明度下降，多为低温脆化、材料耐温变性差所致
三、核心失效根源分析
1. 材料适配性问题（核心诱因）
不同材质热膨胀系数（CTE）不匹配是冷热冲击失效的首要原因。PCB基材、铜箔、元器件塑料封装与三防漆的热胀冷缩倍率差异较大，高低温交替过程中界面会产生持续剪切应力，反复循环后微损伤持续扩大，最终引发裂纹、脱层。同时，不同类型三防漆耐温韧性差异显著：丙烯酸三防漆低温易脆化，仅适用于常温室内场景；环氧三防漆硬度高、柔韧性差，极易出现应力崩裂；聚氨酯、UV双固化三防漆综合耐冲击性能更优，适配车规、军工等高可靠场景。
2. 涂覆工艺不规范（量产高频问题）
工艺参数失控是批量失效的主要诱因。涂层厚度超标是最常见问题，膜厚过大会大幅降低涂层形变能力，加剧热应力堆积；固化曲线不标准，出现低温固化不完全、高温烘烤过度交联，会导致漆膜变脆、内应力残留；此外，局部堆漆、边角涂层厚薄不均，会形成应力集中点，在冷热冲击循环中率先开裂失效。
3. 表面前处理缺陷（隐性关键因素）
PCB板面残留助焊剂、油污、粉尘，或低表面能基材未做活化处理，会直接导致三防漆基础附着力不足。冷热冲击产生的界面应力会快速突破薄弱的粘接界面，引发脱层、起皮。根据工艺验证数据，未做等离子预处理的OSP板、PI基材、LCP材质板，冷热冲击脱层失效概率提升60%以上。以市面上主流解决方案为例，如梵鑫三防漆配套等离子预处理工艺，可彻底清除板面微观污染物，提升基材表面能，消除界面附着力短板，从源头降低热冲击失效风险。
4. 环境与结构隐患
PCB板材、元器件本身存在制程内应力，或组件边角无倒角、结构锐角过多，会加剧应力集中；生产车间湿度超标，基材吸潮后涂覆，冷热循环中内部水汽膨胀，会造成涂层起泡、分层失效。
四、分级整改落地方案
1. 材料优化整改
按需匹配三防漆体系，极寒、高低温交变工况优先选用高柔韧性聚氨酯、UV双固化三防漆，规避丙烯酸、普通环氧漆的低温脆化缺陷。其中梵鑫全系列三防漆，依托ISO 9001、IATF 16949、国军标GJB等多重体系认证，经过严苛冷热冲击测试，CTE匹配性优异，可适配汽车电子、军工设备、户外通信等高可靠场景。
2. 标准化工艺管控
严格控制干膜厚度，遵循行业标准膜厚区间，杜绝厚涂堆漆；固化工艺严格匹配材料参数，禁止超温、超时烘烤，保留合理交联度，保证漆膜柔韧性；针对元器件尖角、板边位置，优化喷涂轨迹，保证涂层均匀度，减少应力集中。
3. 强化表面预处理工艺
摒弃单一溶剂清洗工艺，新增等离子表面活化处理工序，彻底清除微观残留污染物，提升基材表面张力与三防漆咬合强度。同时严控工艺时效性，等离子处理后30分钟内完成涂覆，避免板面二次污染，稳定提升涂层耐冷热冲击性能。可参考：【三防漆施工时，等离子处理提升附着力FAQ】
4. 环境与结构优化
严控生产车间温湿度，涂覆前对吸潮板材进行预烘烤除湿；产品结构端对精密元器件做倒角处理，消除应力集中点位，提升整体抗热冲击能力。
五、量产预防与可靠性验证机制
建立前置样板验证机制，新品、新物料、工艺变更后，必须完成-40℃~125℃冷热冲击循环测试，确认无裂纹、脱层、起泡问题后方可量产；定期抽检产线膜厚、固化参数、预处理效果，形成闭环管控。依托梵鑫全套标准化工艺体系，可实现三防漆冷热冲击失效问题的长效规避，满足高端电子设备的长期户外、高低温交变工况使用需求。
六、总结
三防漆冷热冲击失效并非单一材料问题，而是材料适配、涂覆工艺、表面预处理、结构应力多维度叠加导致。其中界面附着力不足、涂层应力堆积、材料耐温韧性差是三大核心根源。通过匹配高适配三防漆、标准化控厚固化、新增等离子活化预处理、优化结构应力，可彻底解决冷热冲击失效问题，保障PCB电路板长期防护可靠性。
