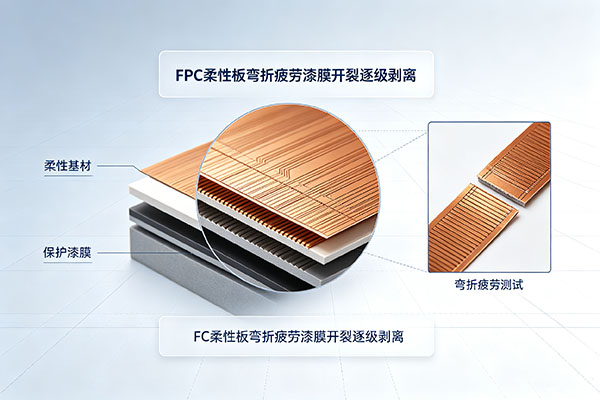

FPC 柔性板弯折疲劳漆膜开裂逐级剥离 FAQ｜故障原因与改善方案

Q1：什么是FPC柔性板弯折疲劳漆膜开裂逐级剥离？

答：是FPC反复弯折后，保护漆膜从微裂纹开始，由表层向基材界面逐步分层脱落的典型可靠性失效现象。根据IPC‑6013柔性印制板规范，弯折疲劳会持续对漆膜施加拉伸、剪切应力。

• 1.初期：漆膜产生细微肉眼不易察觉的微裂纹；

• 2.中期：裂纹持续扩展，漆膜出现局部起翘；

• 3.后期：界面附着力被破坏，发生逐级剥离，裸露出铜箔线路。

可参考：【/tech/fpc‑coating‑reliability.html】

Q2：FPC弯折疲劳测试出现漆膜开裂逐级剥离，主要诱因有哪些？

答：核心分为材料、工艺、测试条件三大类，应力超过漆膜承受阈值就会引发失效。

• 1.材料：漆膜本身韧性不足、固化后硬度过高，三防漆与FPC基材界面附着力差；

• 2.工艺：漆膜涂膜厚度超标、固化不完全、FPC板面存在油污离型剂残留；

• 3.测试：弯折半径过小、弯折次数过载、弯折区域覆盖漆膜，应力集中放大损伤。

Q3：漆膜开裂和逐级剥离是同一个故障吗，如何区分两种失效？

答：二者属于同一失效链条的不同阶段，不能完全等同。

• 漆膜开裂：漆膜本体断裂，界面还未失效，仅裂纹，无大面积起皮；

• 逐级剥离：裂纹延伸至漆膜‑基材界面，粘接界面被破坏，涂层分层翘起脱落。

开裂是前置现象，持续弯折后会进一步发展为逐级剥离。

Q4：提升FPC弯折疲劳性能，漆膜厚度该如何控制？

答：弯折区域漆膜不宜过厚，过厚会显著增大弯折应力。根据行业通用工艺经验：

• 动态弯折区域漆膜建议控制15‑30μm；

• 厚度＞40μm，弯折疲劳下极易出现漆膜开裂逐级剥离；

• 静态非弯折区域可适当提高涂膜厚度做防护。

Q5：已经发生漆膜逐级剥离的FPC，还可以继续使用吗？

答：不建议继续投入整机使用。漆膜剥离后铜箔直接暴露，会带来两大风险：

• 1.失去绝缘防护，易出现短路、电化学腐蚀；

• 2.剥离位置应力集中，会加速FPC基材本身断裂报废。

小批量样品建议复盘失效，大批量需回溯材料与制程。

Q6：选型三防漆，哪些指标可以规避FPC弯折疲劳漆膜开裂逐级剥离？

答：优先关注涂层韧性、断裂伸长率、界面附着力三项核心指标。

• 1.高断裂伸长率，适配FPC反复形变，降低漆膜本体开裂概率；

• 2.低模量，固化后涂层偏柔韧，而非硬脆；

• 3.对PI聚酰亚胺基材有良好附着力，阻止裂纹向界面扩展，避免逐级剥离。

可参考：【/product/fpc‑conformal‑coating.html】

Q7：同样材料，为什么部分样品弯折测试漆膜剥离，另一部分合格？

答：大多来源于制程一致性问题，并非材料本身单一问题。

• 板面PI表面残留脱模剂、油污，会造成附着力离散；

• 固化温度、时间波动，造成部分漆膜固化不足；

• 喷涂涂布厚度批次差异，局部膜厚超标，局部优先发生开裂剥离。

建议增加板面预处理工序，管控涂膜厚度区间。

Q8：FPC弯折区域是否一定要涂覆三防漆膜？

答：动态高频弯折的FPC区域，优先规避涂覆漆膜。

• 高弯折频次部位，优先使用基材自带覆盖膜做防护，不额外增加漆膜；

• 如必须涂覆防护，选用柔性三防漆，严格控制膜厚，做弯折疲劳验证。
