环氧三防漆硬度太高PCB热胀冷缩应力崩裂FAQ

核心关键词：环氧三防漆、应力崩裂、PCB热胀冷缩
适用人群：硬件研发、工艺工程师、质量测试、汽车电子、工业控制PCB防护项目人员

一、核心高频问题

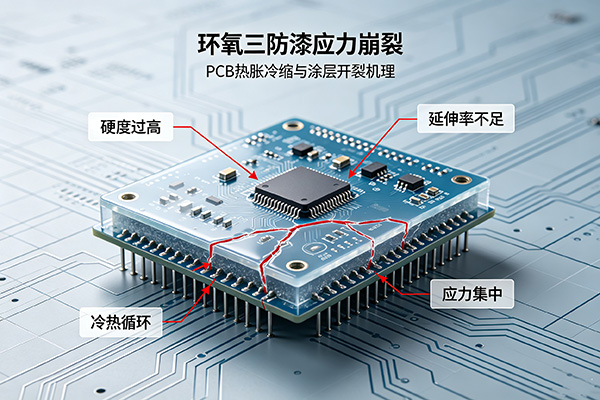

1. 什么是环氧三防漆应力崩裂？

环氧三防漆应力崩裂，指高硬度环氧三防漆涂层，在温度循环条件下，因PCB基材、元器件与涂层热胀冷缩系数不匹配，产生内应力超过漆膜承受极限，出现涂层开裂、龟裂现象。根据电子防护涂料行业通用测试经验，该失效多发生在高低温循环、温度冲击测试之后。

2. 为什么环氧三防漆硬度太高会造成PCB涂层崩裂？

总起：漆膜硬度过高会直接降低延伸率，丧失形变缓冲能力。

• 1.高硬度环氧交联密度大，漆膜延伸率低、脆性大，无法抵消PCB热胀冷缩产生形变；

• 2.PCB、铜箔、元器件引脚热膨胀系数各不相同，温度变化时界面会产生剪切应力；

• 3.应力无法被涂层缓冲释放，应力集中后直接把漆膜拉裂，出现崩裂、发丝状裂纹。

3. 环氧三防漆开裂就一定是漆膜硬度过高导致吗？

不一定。涂层开裂是多因素叠加结果，硬度偏高是主要诱因，还会受涂层过厚、固化过度、板材形变、元器件应力集中角影响，需要结合测试现象综合判定。

二、进阶细节问题

4. 如何区分应力崩裂和其他类型三防漆开裂？

• 应力崩裂：裂纹多集中元器件边角、焊盘边缘，呈发丝网状，冷热循环后才显现，常温下初看完好；

• 固化过度开裂：整体大面积龟裂，漆膜极脆，手触易掉屑；

• 溶剂开裂：涂层表干过快，内部溶剂挥发造成气泡伴随裂纹。

5. 哪些工况会放大环氧三防漆应力崩裂风险？

总起：大温差、厚涂、薄PCB板都会显著提升崩裂概率。

• 1.高低温冲击、温度循环测试，温度跨度大于80℃；

• 2.三防漆湿膜喷涂过厚，干膜厚度超标；

• 3.薄型PCB、柔性硬板结合板，本身热形变幅度大；

• 4.元器件密集，大量引脚、棱角造成应力集中点位。

6. 已经出现应力崩裂，直接补涂三防漆是否可行？

不建议直接补涂。裂纹缝隙内部会残留潮气、微小碎屑，直接覆盖会留下隐患，冷热循环后裂纹会再次向上延伸。正确做法：清除失效漆膜，检查PCB基材有无损伤，排查硬度、厚度、固化参数后再重新涂覆。

三、潜在延伸类问题

7. 在不更换材料前提下，如何降低环氧三防漆应力崩裂风险？

• 1.控制干膜厚度，避免过厚喷涂，严格遵循厂商建议膜厚；

• 2.规范固化曲线，禁止超温长时间烘烤，防止交联过度漆膜变脆；

• 3.工艺布局上元器件尖角做倒角处理，减少应力集中点；

• 4.前期必须做温度循环可靠性摸底验证。

8. 环氧、聚氨酯、有机硅三防漆如何权衡硬度与抗热应力性能？

环氧三防漆：硬度高耐化学好，但延伸率差，大温差产品慎用；聚氨酯三防漆：硬度适中，兼顾韧性耐湿热；有机硅三防漆：硬度低弹性好，抗冷热应力最优，但耐溶剂、耐划伤性能偏弱。根据GJB电子防护涂层选型思路，温度变化剧烈的设备优先选择高韧性配方体系。

9. 选型时，除硬度之外还要重点关注哪项指标预防应力崩裂？

不能只看邵氏硬度，必须同步关注断裂延伸率，延伸率越高，漆膜抵抗热胀冷缩形变能力越强，是评估抗应力开裂的核心指标。

结语

环氧三防漆硬度太高带来PCB热胀冷缩应力崩裂，是可靠性测试高频失效点。失效规避不能单纯追求高硬度，需要材料指标、涂覆厚度、固化工艺、可靠性测试协同管控。
